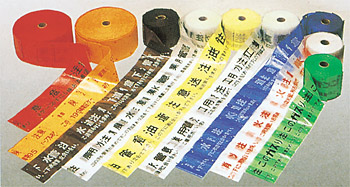

地下埋設物標示シート セフティライン

地下埋設物と地表の中間に敷設する事により掘削作業時にシートが現れ、埋設物の位置と種類を標示して破損事故を防止することで安全を守ります。
PDF版カタログ(P.75〜76)

■材質

ポリエチレンクロス製
■耐薬品性
20%硫酸 20%苛性ソーダ 20%塩酸
硫化水素飽和溶液 ガソリン他の浸漬試験に合格
■標準寸法
幅150mm×長さ50m巻
(ミシン折込品は折込んだ状態での長さ)
(S:シングル=折込なし/W:ダブル=2倍折込品)
折込品=掘削時にショベル等で引掛た際、ミシン目が解けることによりシートが破断することなく折り畳み部が伸びます。


※ミシン折込品は折込んだ状態のまま敷設してください
水道150幅 ダブル(2倍折込)

用途区分 表記内容
水道用(S) 水道管注意
この下に水道管あり注意 立会いを求めてください
水道用(W)
下水道用(S) 下水道管注意
この下に下水道管あり注意 立会いを求めてください
下水道用(W)
工業用水用(W) 工業用水管注意
この下に工業用水管あり注意 立会いを求めてください
ガス用(S) ガス管注意
この下にガス管あり注意 立会いを求めてください
ガス用(W)
油送管用(W) 油送管注意
この下に油送管あり注意 立会いを求めてください
消火管用(W) 消火管注意
この下に消火管あり注意 立会いを求めてください
通信用(S) 危険注意
この下に重要通信ケーブルあり
通信用(W)
通信用(3.5倍)
高圧電気(S) 危険注意
この下に高電圧ケーブルあり
高圧電気(W)
高圧電気(3.5倍)
低圧電気(S) 危険注意
この下に低圧電力ケーブルあり
低圧電気(W)
低圧電気(3.5倍)
弱電用(S) 危険注意
この下に弱電ケーブルあり
弱電用(W)

 ※一部の製品は取寄せ送料・納期がかかる場合がありますのでご確認ください。
