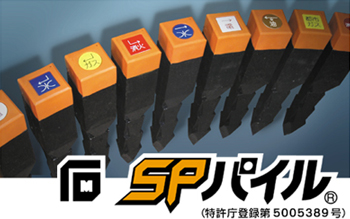

地下埋設物標示杭「SPパイル A型/B型」

地下埋設物を鮮やかに明示、耐久性に優れたプラスチック製埋設標示杭
PDF版カタログ(P.69〜70)
■標示部の形状は2タイプ
 (A)丸型 40φ

(B)角型 40×40mm

■優れた視認性
流体種別ごとに色分けされた本他頭部の標示部プレートで管種と方向を明確に示します。別注表記も短納期です。

■丈夫で扱いやすい
樹脂製の為軽量ながら破損しにくく扱いが容易です。

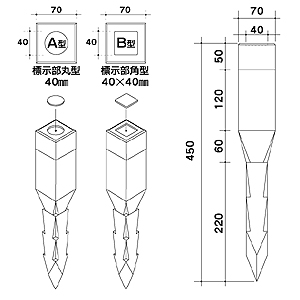

「SPパイル」A型・B型
外径寸法/70×70×450mm
(標示部 A:40φ・B:40×40mm)
本体材質/再生ポリエチレン樹脂
キャップ部/ポリエチレン樹脂
表示部分/ABS系樹脂
標準在庫対応品で納期が早く
別注表記内容も1本からスピード製作可能

別注表記は1本より承ります。
標示部の「プレート下地」色と「文字・矢印」の色は以下の組み合わせの中からご指定下さい。


青地に白 赤地に白 黄地に黒 茶地に白 白地に赤

カケヤや、ハンマーで打ち込みの際は衝撃による頭部の変形や標示プレートの破損を防ぐため当て板をして打ち込んでください。

専用リーフレット(PDF)はこちら

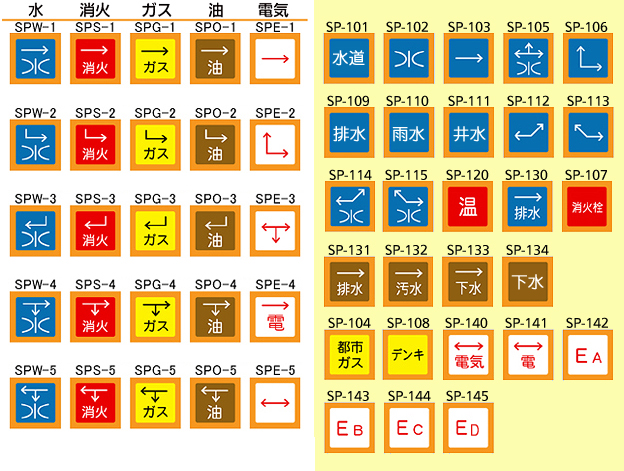

標準品各種品番
※片矢/両矢、曲がり方向の種類が多々ありますので、既製品のご注文は「品番」でご指定願います。
水道 ガス 消火 電気
SPW-1 SPG-1 SPS-1 SPO-1 SPE-1
SPW-2 SPW-2 SPS-2 SPO-2 SPE-2
SPW-3 SPG-3 SPS-3 SPO-3 SPE-3
SPW-4 SPG-4 SPS-4 SPO-4 SPE-4

そのほか水関係・排水・下水など
SP-101 SP-102 SP-103 SP-105 SP-106
SP-107 SP-110 SP-111 SP-112 SP-113
SP-114 SP-115 SP-120 SP-130 SP-131
SP-132 SP-133 SP-134

そのほかガス
SP-104

そのほか通信
SP-108 SP-140 SP-141 SP-142 SP-143
SP-144 SP-145
>専用リーフレット(PDF)



(入力用)

(書込用)
※Excel版はExcel2007版からの対応です。なおWindows XP環境でのダウンロードは動作対象外です

※ご注文の際には上記の標示番号と併せてA(=丸型)/B(=角型)をご指定下さい
