■警告ラベル・製品安全ラベルの製作とフォーマット
  概要 基本レイアウト・寸法図 図記号データベース
  @単一図記号ラベル Aシグナルなし2区画  Bシグナルあり3区画以上
警告ラベル・製品安全ラベル別注製作品

Aシグナル文のない2区画表示 [土工機械用安全標識/表示図記号等]
シグナル(※)の区画を設けずに、「危険内容の図記号」(左側、または上段)と「危険回避の図記号・又は伝言文」(右側、または下段)の2つの区画で表わします。
危険内容を表す図記号は、それと判るように「安全警告を意味する三角形の外形」で囲まれます。

(※シグナル(信号区画)= の種別によって危険の重要度を区別するもの)

例:「危険」と「指示」の図記号

三角形で囲まれた「身体の巻き込まれの危険」(左の区画)と、「距離をとれ」(右の区画)の指示の図記号での表示。


例:「一般用安全警告記号」+「文章」
危険内容の区画には、警告を表す三角形の中に危険の内容を図示する代わりに、感嘆符(「!」)を用いた「一般安全警告」の記号を使用する事が出来ます。

また、危険回避の指示区画では危険回避の方法等を文章で記す事が出来ますが、上記のように「危険の内容」「起こりうる結果」を明確に図示しない場合には、これらも判り易く文章で明示すべきです。

■シグナルなし2区画表示のサイズフォーム

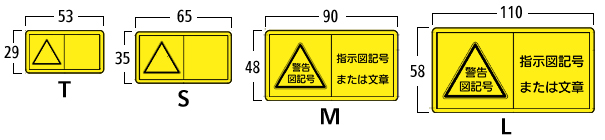

BW2:(シグナルなし2区画横型)

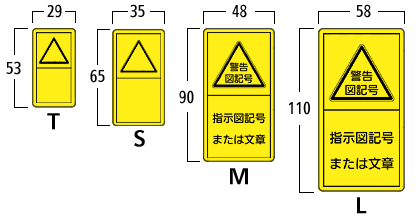

BT2:(シグナルなし2区画縦型)※「文字組み」自体は横書きです
サイズ 長辺× 短辺
T 53×29(mm)
S 65×35(mm)
M 90×48(mm)
L 110×58(mm)
R 168×88(mm)


●この書式の指示図記号区画に用いる、危険回避のために「行うべき行動」および「してはならない行動(=禁止)」の例
