配管識別シート「スーパーフィットシート」

保温管・裸管を問わずに明確な流体種別が手軽に表示できる配管識別シート
金網保温仕上配管の識別表示も容易に美しく。 「スーパーフィットシート」


PDF版カタログ(P.15〜18)
巻きつけて鋲で固定し保温配管を容易に識別表示
識別帯やカット文字・ステッカーが貼付表示困難な保温配管にも、保温材の上から巻きつけて留めるだけで見やすく統一された識別表示を手軽に行うことができます。
ご注文の表示内容と寸法に加工した状態で製作納品
いたしますので、現場での施工時間が大幅に短縮されます。

リーフレットPDFはこちら

■寸法【幅×長さ】について
【シートの幅】(サイズパターン)
配管向きと同方向の寸法です。
以下のサイズをご用意しておりますので、表示内容内容のボリュームなどに応じてお選び下さい。
シート幅:【(イ)250/(ロ)330/(ハ)500/750/1000mm】
各幅の無地10m巻ロールもありますのでご活用下さい。

【長さ】
巻きつけの際の円周長さにあたるものです。
保温厚を含む1周分の長さ+重ね合わせ部分をご指示下さい。
※配管口径が大きな程、保温厚や巻きつけのテンションによる円周誤差が大きくなりがちですので、多少余裕を持った長さを設定してください。不要部分はハサミ・カッターで容易に切断できます。

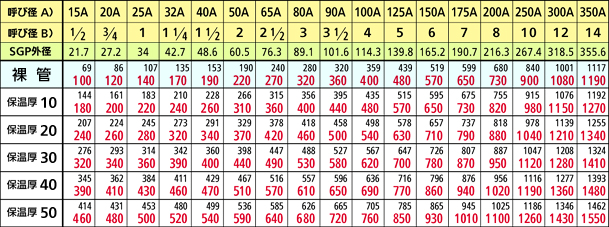

赤文字が重ねしろ30mm以上を含む「シート長さ」の参考値です。
(表をクリックすると印刷用PDFページが開きます)
保温の隙間や金網の厚が大きい場合はこれより長めに設定して下さい。

【方向】 方向パターン4種からご指定下さい。(A:上 / B:下  /C:左 / D:右)
・方向パターンと各寸法の関係






← 長さ → ← 長さ → ← 幅 → ← 幅 →
縦管の場合 横管の場合

■識別帯と色について
24色からお選びいただけます。帯の色および番号は配管識別テープと同じです。
現場ごとによる流体の色分け管理に識別テープ用 色対応表(PDF)をご活用ください。
1 2.5PB 5/8
2 暗い赤 7.5R 3/6
3 N9.5
4 2.5Y 8/14
5 灰紫 2.5P 5/5
6 茶色 7.5YR 5/6
7 薄い黄赤 2.5YR 7/6
8 7.5R 4/15
9 黄赤 2.5YR 6/14
10 赤紫 2.5RP 4/12
11 N1
12 赤+白 7.5R4/15+N9.5
14 10G 4/10
15 濃い水色 5B 6/8
16 5PB 3/9
17 N 6.0
18 薄い黄 2.5Y 8/6
19 ピンク 10RP 7/4
20 濃い紫 2.5P 4/10
21 黄緑 7.5GY 7/10
22 薄い黄緑 2.5GY 7/9
23 青緑 10BG 6/8
24 薄い水色 5B 7/3

※Excel版はExcel2007版からの対応です。なおWindows XP環境でのダウンロードは動作対象外です

(入力用)

(書込用)

●金網保温管への施工
専用の鋲を用いて保温材に固定できます。(鋲には抜け止めの反しが付いています)配管に巻きつけ、端部を鋲で留めてください。
(塗装鋲・SUS鋲あり)
また、その重なり部分の上から同色の接着Fテープで貼りつければ仕上りも美しく、万一の鋲の抜け防止にもなります。
塗装鋲・SUS鋲 接着Fテープ
(片面粘着ビニルテープ・灰色)
●裸管への施工

シートの中央や端辺を両面テープ(下記参照)で配管に貼り付けます。
粗面になじみやすいPE発泡体両面テープなどを使用すれば、塗装のざらつきのある配管への接着性も良好です。
配管に巻きつけ、重なり部分を接着Fテープで留めれば完了です。
中央(=文字表示位置)を両面テープで配管に固定したのちに両端を巻きつけた方が、位置あわせが容易です。
@一般両面テープ(30mm) (不織布基材
厚みも少なく、配管への貼付のほかシート同士(重なり部など)の貼り合わせに適します。
AWF-6Pクッションテープ(30mm角×6丁)  (クッション性・ウレタンスポンジ)
30mm四方の小さなチップになっており保温管への取付時の仮留めに適します。
BPE発泡体両面テープ  (クッション性・ポリエチレン基材)
粗面やPE/PP素材への粘着性、屋外耐候性に優れた10m巻クッション性両面テープです。ざらつきのある配管にも粘着しやすくなっています。
CWF-105 クッションテープ
長さ250mmに加工されたバンド状のクッション性両面テープです。250幅シートの裸管への取り付けが切らずに手軽にできます。


(スーパーフィットシートの使用法やご注文方法、よくあるお問い合わせなど)

PDF版カタログでこの製品ページを開く
