 概要 基本レイアウト・寸法図 図記号データベース
 @単一図記号ラベル Aシグナルなし2区画  Bシグナルあり3区画以上
  B-AZ型(ANSI type)  B-IS型(ISO+ANSI type)
警告ラベル・製品安全ラベル別注製作品
Bシグナル文を含む3区画以上による表示

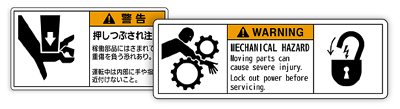

 AZANSI Z535タイプ※
ANSI Z535タイプのシグナル区画と、主に「白地に黒のシンボル」で危険の内容を表すフォーマットです。
(ISO3864タイプの図記号形状もご指定可能です)

図記号には白地に黒で大きく描かれた(三角形の基本外形を用いない)危険内容のシンボルが使用でき、潜在危険の細かく具体的な図示が容易です。
※ ここでの「ANSI」タイプ/「ISO」タイプ という呼称について
ANSI Z535・ISO3864規格として正しく準拠したラベルであるためには、上記のシグナル区画や図記号の型式だけでなく、メッセージ区画の内容や、ラベルを構成する要素の組み合わせなども適切である必要があります。
このフォーマットは規格準拠のための条件の一つに過ぎず、「タイプ」分別上の呼称である事に留意ください。

■AZ型:使用されるシグナルの様式「S-1」
赤地に白の△記号と「危険」 橙地に黒の△記号と「警告」 黄地に黒の△記号と「注意」

回避しなかった場合に身体に害を及ぼす危険源において
 死亡又は重大な傷害を招く可能性があり、かつ切迫した最も重大な危険に限定したもの
 死亡または重大な傷害を招く可能性のある危険
 軽傷・中程度の障害を負うか、物的傷害のみを招く可能性のある危険
身体的危険を伴わない、財物損害のみの危険源において
 財物の損害のみを招きうる危険

■AZ型:使用される図記号の様式
潜在する危険や被害を示す図に、白地に黒で描かれた(三角形で囲まない)危険記号を使用することができます。
併せて、黄色三角形に囲まれた警告図記号や、各種の禁止用図記号を用いた表示も可能です。

■3区画表示のサイズフォーム
CW2:(横型一般タイプ)

CT2:(縦型一般タイプ)  ※「文字組み」自体は横書きです
サイズ 長辺×短辺
T 53×29(mm)
S 65×35(mm)
M 90×48(mm)
L 110×58(mm)
R 168×88(mm)
■その他 3区画および4区画以上の各タイプ

(横長レイアウト)
◆DW3型
ロングテキスト横型
◆EW3型 両端ピクト横型
◆FW3型 連続ピクト横型
◆GW3型 両端多国語横型

(縦長レイアウト)
◆DT3型 ロングテキスト縦型
◆ET3型 両端ピクト縦型
◆FT3型 連続ピクト縦型
◆GT3型 2段式多国語横型

サイズ 長辺×短辺
3T 77×29(mm)
3S 95×35(mm)
3M 132×48(mm)
3L 162×58(mm)
3R 248×88(mm)
