 銘板・ステッカー  安全・管理・現場用ほか各種ステッカー製品ご案内
  ■危険表示・危険予知ステッカー
■JISHA(中災防)統一安全標識ステッカー(ステッカータイプ標識)
■GHS絵表示ラベル
■PLステッカー・警告ラベル
■警告ラベル・製品安全ラベルの製作とフォーマット
 概要 基本レイアウト・寸法図 図記号データベース
 @単一図記号ラベル Aシグナルなし2区画  Bシグナルあり3区画以上
  B-AZ型(ANSI type)  B-IS型(ISO+ANSI type)
警告ラベル・製品安全ラベル別注製作品
Bシグナル文を含む3区画以上による表示
 ISISO3864+ANSI Z535タイプ※
SO3864タイプのシグナル区画と、「警告」「禁止」「指示」ごとに定める外形(黄色三角・赤丸斜線・青丸)の中に収められた図記号で表すフォーマットです。

「警告」「禁止」「指示」を表すISOタイプの基本外形を用いた図記号によって、危険源に対する禁止・指示事項も判別しやすく、国際規格に沿ったフォーマットのため海外向け製品の安全表示にも適します。
※ ここでの「ANSI」タイプ/「ISO」タイプ という呼称について
ANSI Z535・ISO3864規格として正しく準拠したラベルであるためには、上記のシグナル区画や図記号の型式だけでなく、メッセージ区画の内容や、ラベルを構成する要素の組み合わせなども適切である必要があります。
このフォーマットは規格準拠のための条件の一つに過ぎず、「タイプ」分別上の呼称である事に留意ください。

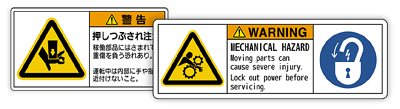

■IS型:使用されるシグナルの様式「S-3」
赤地に黄△記号と白の「危険」 橙地に黄△記号と黒の「警告」 黄地に黄△記号と黒の「注意」

回避しなかった場合に身体に害を及ぼす危険源において
 死亡又は重大な傷害を招く可能性があり、かつ切迫した最も重大な危険に限定したもの
 死亡または重大な傷害を招く可能性のある危険
 軽傷・中程度の障害を負うか、物的傷害のみを招く可能性のある危険

 ■IS型:使用される図記号の様式
危険内容の図は警告を示す三角形の形状の中に収めたものとし、全ての図記号は「警告」「禁止」「指示」の種類ごとに定められた基本形状(三角・赤丸斜線・青丸)と組み合わせたものになります。

■3区画表示のサイズフォーム

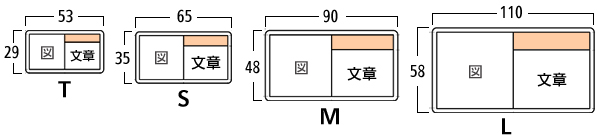

CW2:(横型一般タイプ)

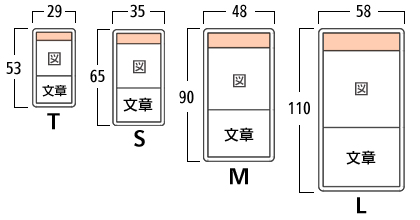

CT2:(縦型一般タイプ)  ※「文字組み」自体は横書きです
サイズ 長辺×短辺
T 53×29(mm)
S 65×35(mm)
M 90×48(mm)
L 110×58(mm)
R 168×88(mm)
■その他 3区画および4区画以上の各タイプ

(横長レイアウト)

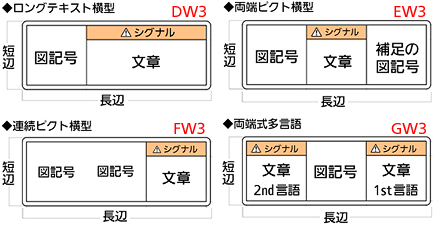

◆DW3型
ロングテキスト横型
◆EW3型 両端ピクト横型
◆FW3型 連続ピクト横型
◆GW3型 両端多国語横型

(縦長レイアウト)
◆DT3型 ロングテキスト縦型
◆ET3型 両端ピクト縦型
◆FT3型 連続ピクト縦型
◆GT3型 2段式多国語横型

サイズ 長辺×短辺
3T 77×29(mm)
3S 95×35(mm)
3M 132×48(mm)
3L 162×58(mm)
3R 248×88(mm)


@単一図記号ラベル Aシグナルなし2区画  Bシグナルあり3区画以上
  B-AZ型(ANSI type)  B-IS型(ISO+ANSI type)
●主な型式種類の選択に戻る

■PLステッカー・警告ラベル レイアウトとサイズ
